分享JB-MH-CH8500B氣體滅火控制器安裝技術參數說明

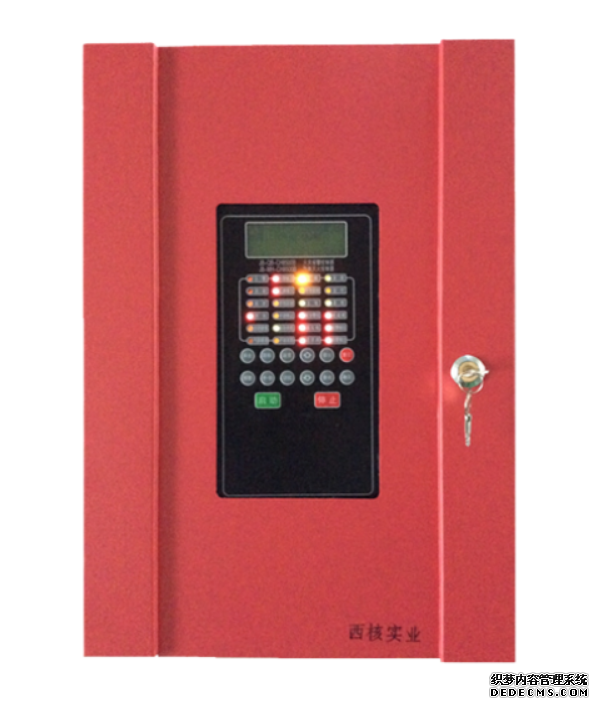

一、JB-MH-CH8500B氣體滅火控制器概述

　　CH8500B系列火災報警/氣體滅火控制器是西核彩橋推出的新一代火災控制器，控制器具有火災報警、氣體滅火控制雙重功能，滿足工程設計及應用的各項監控及聯動需求。

　　CH8500B氣體滅火控制器與兼容的探測器、按鈕、模塊、聲光警報等產品配套使用，組成配置靈活的報警、滅火一體化控制系統，特別適用于計算機房、數據資料庫、變配電室、變電站、通信基站、圖書館、風力發電站等需要火災報警及氣體滅火控制的場所。

　　CH8500B具有火災探測報警和氣體滅火控制雙重功能。
二、JB-MH-CH8500B氣體滅火控制器性能特點

　　包括1個報警回路，*大連接99個編址單元，可配接感煙探測器、感溫探測器、手動火災報警按鈕、火災聲光警報器、輸入模塊等總線設備。

　　具有2路輸入端口，可以接收消防聯動控制器發出的啟動控制信號，或普通開關量型感溫感煙探測器發出的報警信號，每路*多可配接15只探測器。

　　能夠控制多種氣體滅火設備（如：七氟丙烷、氣溶膠、二氧化碳等氣體滅火裝置）。

　　其滅火控制方式靈活多樣，可以通過操作面板上的啟動鍵直接控制、也可以通過報警器聯動控制、還可以通過現場緊急啟停按鈕直接控制。

　　產品采用漢字液晶顯示，操作界面簡單明了，易于操作

　　可以通過RS485通訊，將報警信息上傳到CH8800或CH9000系列火災報警控制器（聯動型），并通過總線接收控制器的啟動命令。

　　也可以通過通訊協議轉換卡，和其它控制中心平臺進行數據交互。

　　采用192×64點陣液晶，可詳細顯示控制器工作狀態、功能信息等。

　　面板上有LED燈指示各種狀態。
三、JB-MH-CH8500B氣體滅火控制器技術參數
型號     JB-MH-CH8500B
名稱     氣體滅火控制器
品牌     西核彩橋
工作電壓     AC220V(187V?242V) 50Hz
備用電源     DC12V 4.5Ah(2節)
監視狀態功耗     24V/50mA
環境溫度     0℃~40℃
相對濕度     5%?95%（無凝結）
驅動電流/驅閥方式     2A/脈沖或電平可選
重量     l0Kg
外形尺寸     340*110*487mm
單回路*大容量     99個（編址型）可配接感煙探測器、感溫探測器、手動火災報警按鈕、火災聲光警報器、輸入模塊等總線設備
      15（非編址型）接收無源開關量啟動控制信號，也可以接普通開關量型感溫和感煙探測器
繼電器觸點數量     9路，提供滅火區啟動、延時、驅閥、釋放、火警、故障、自動、手動、瓶頭閥動作信息等無源常開觸點信號，方便其它系統監視控制器實時狀態
DC24V輸出控制端口     6個，分別控制鋼瓶啟動閥（2組）、氣體釋放警報器、火災聲光警報器、報警輸出、預警輸出等
設備連接     通過多線方式連接滅火區的現場設備，并可以實時監視現場設備狀態
數據存儲     控制器具有黑匣子記錄功能，記錄運行過程中的報警、滅火、故障、其他等4種事件信息，每種事件信息可記錄999條
氣體滅火延時     滅火延時時間在在Os?30s之間可設，出廠時默認為30秒
主機組網及兼容性

提供一組485總線，標準MODBUS通訊協議，可與彩橋系列火災報警控制器（聯動型）通訊，接收聯動控制器啟動控制命令，并上傳各種實時狀態到聯動控制器。

也可配接通訊協議轉換卡，和其它上位控制中心平臺進行數據交互。
